BTA鉆頭800系列刀片

800-050308M-CG/L

800-06T308M-IL/G

800-050308M-IG/L

800-06T308M-CL/G

800-08T308M-CG/L

800-10T308M-CL/G

800-12T308M-CG/L

800-050308M-IL/G

800-06T308M-IG/L

800-08T308M-IL/G

800-12T308M-IG/L

800-060308H-PL/G

800-08T308H-PL/L

800-09T308H-PL/L

800-11T308H-PG/L

株洲湘冶切削工具有限公司，作為一家專業設計、制造及銷售硬質合金刀片、金屬陶瓷刀片、深孔槍鉆刀片等多種切削工具的企業，確實在

硬質合金刀片領域有著深厚的積累與專長。針對BTA鉆頭，株洲湘冶也推出了專門設計的深孔鉆刀片系列，以滿足BTA鉆頭在高效、穩定深孔加工

中的需求。

BTA鉆頭簡介

BTA鉆頭是一種高效、穩定的深孔加工工具，廣泛應用于汽車、航空航天、模具制造等領域。其設計特點使得在加工深孔時能夠保持良好的排屑

性能和切削穩定性，從而提高加工效率和加工質量。

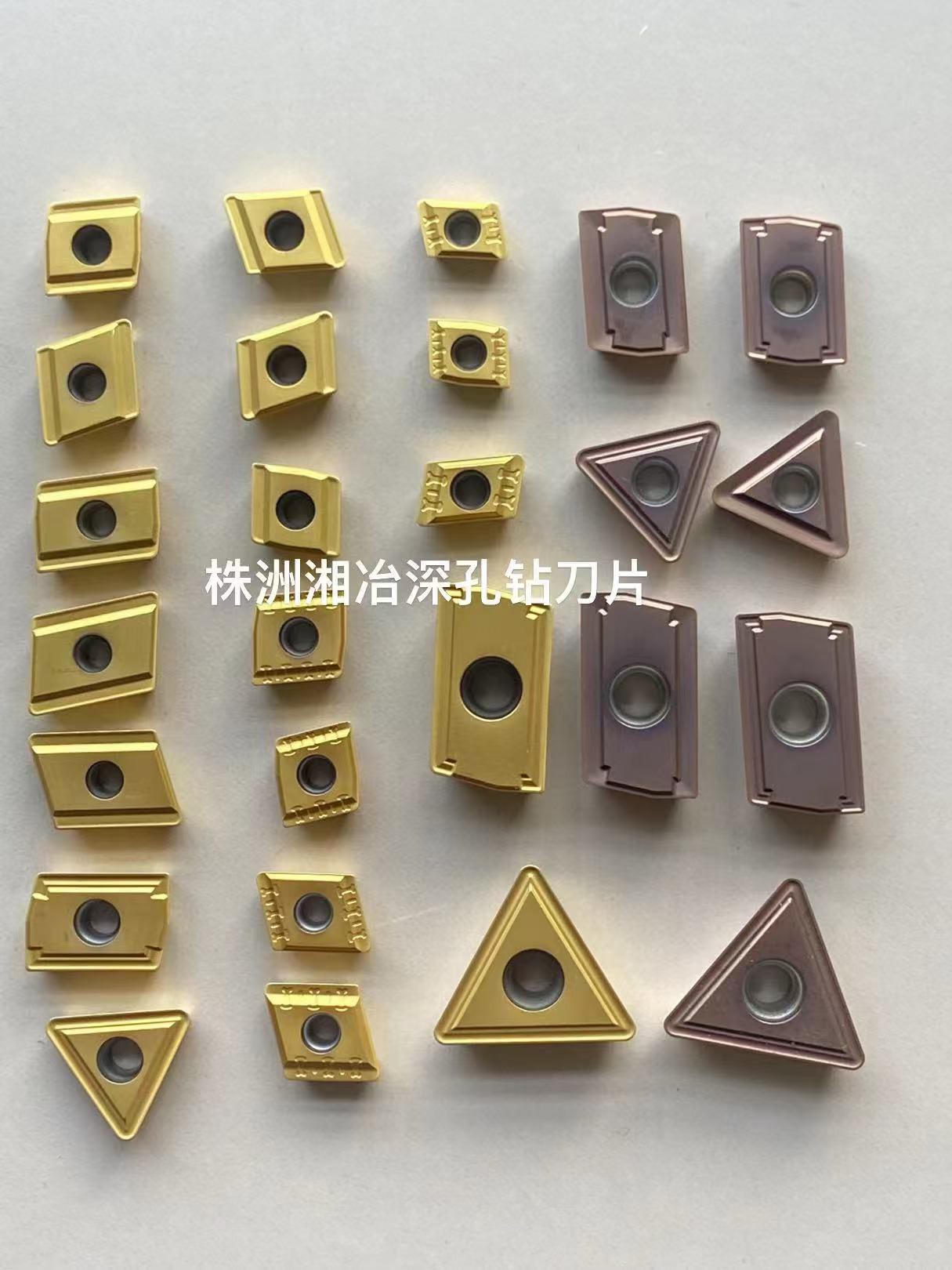

株洲湘冶BTA深孔鉆刀片系列

為了滿足BTA鉆頭的特殊需求，株洲湘冶憑借其完善的研發團隊和多年的設計及制造經驗，開發了多款專為BTA鉆頭設計的深孔鉆刀片。

這些刀片包括但不限于以下型號：

小菱形寬槽R424.9-13T308-22

小菱形窄槽R424.9-13T308-23

大菱形寬槽R424.9-180608-22

大菱形窄槽R424.9-180608-23

小三角寬槽TPMT160412R-22

小三角窄槽TPMT160412R-23

大三角寬槽TPMT220612R-22

大三角窄槽TPMT220612R-23

產品特點

獨特設計：這些刀片具有獨特的幾何形狀和結構設計，能夠完美匹配BTA鉆頭的工作需求，實現高效、精準的深孔加工。

優化切削參數：通過精心設計的切削參數，刀片能夠在加工過程中保持穩定的切削性能，減少振動和磨損。

耐磨耐高溫：采用巴爾查斯涂層古銅色技術，使刀片具備出色的耐磨性和耐高溫性能，延長使用壽命。

廣泛適用：適用于多種材料的深孔加工，包括不銹鋼、調質碳鋼、鈦合金等高硬度材料。

BTA鉆頭是一種高效的深孔加工工具，其工作原理主要基于內排屑自導向的加工方式。以下是對BTA鉆頭具體工作原理的詳細解釋：

一、刀具結構與連接

BTA深孔鉆的核心部件包括多刃錯齒的鉆頭和與之連接的空心鉆桿。鉆頭前端設計有一排或兩排切削刃，切削刃呈雙面錯齒狀，使得切屑可以從

雙面切下。鉆頭通過底部的螺紋與鉆桿連接，形成一個整體，確保在加工過程中鉆頭的穩定性和切削力的均勻分布。

二、切削液循環

在加工過程中，高壓切削油（或切削液）通過鉆管和已加工孔壁內側之間的縫隙流入刀頭和切削區域。切削液在這里起到多重作用：

冷卻切削區域，防止刀具過熱；潤滑切削表面，減少摩擦和磨損；以及將切屑沖入刀頭前端的排屑口，并沿鉆桿內部的排屑孔向后排出，

實現內排屑。這種內排屑方式有效地解決了傳統深孔加工中切屑堵塞的問題，提高了加工效率和加工質量。

三、切削過程

當鉆桿在主軸的帶動下旋轉時，工件通過機床的進給系統作進給運動。切削液在壓力的作用下，通過鉆桿外徑與孔壁間的縫隙流入切削區，

對切削區進行冷卻和潤滑。同時，切削液將切屑沖入鉆頭的排屑口，并沿鉆桿向后排出。由于鉆頭切削刃的雙面錯齒設計，切屑能夠順利地從

雙面切下并排出，保證了切削過程的連續性和穩定性。

四、導向與穩定性

在BTA深孔鉆削中，鉆頭的切削刃與兩個導向塊形成三點定圓，這種設計確保了鉆頭的穩定切削。導向塊不僅起到導向作用，還能平分切削力，

提高鉆削穩定性。此外，由于鉆芯部分相對于鉆孔軸心線偏移了一段距離，加工時鉆芯處刀刃低于中心處刀刃，因此會形成一個導向芯柱，

使鉆頭具有較好的導向性，鉆孔時不易偏斜。

五、切削參數與效率

切削液的濃度、切削速度（v=60～90m/min）、進給量（s=0.035～0.23mm/r）等參數的選擇對切削效果有重要影響。通過優化這些參數，

可以實現高效、高精度的深孔加工。切削液系統設計的合理性也直接影響加工效果，合理的切削液系統設計可以有效降低加工溫度，

減少刀具磨損，提高加工穩定性。
