深孔槍鉆導條選擇技術全解：從原理到實踐應用

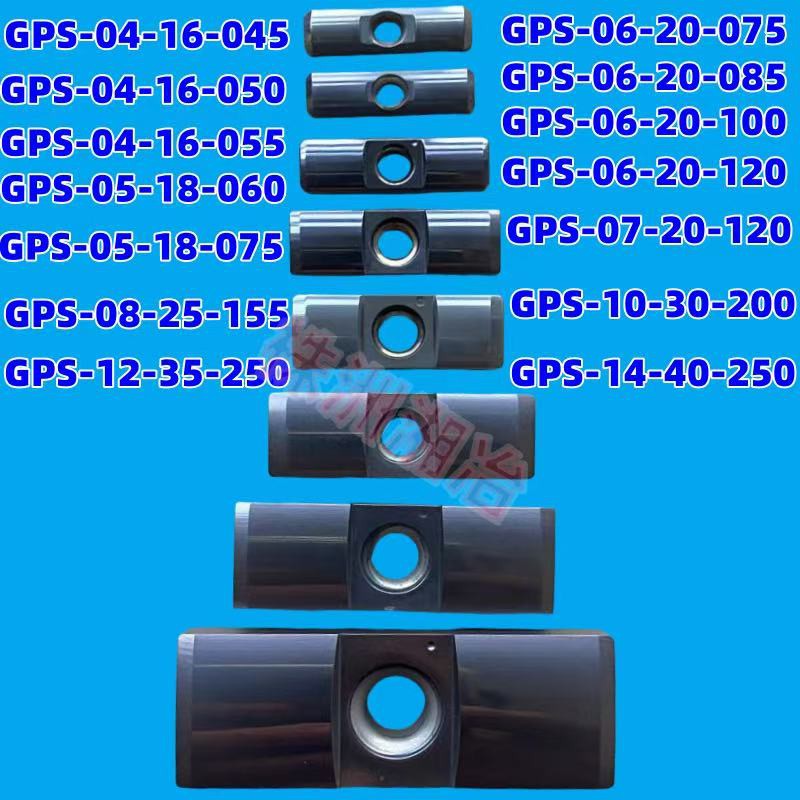

在深孔鉆削加工中，導條系統作為槍鉆的"導航中樞"，直接影響加工精度、表面質量和工藝穩定性。本文將以株洲湘冶GPS系列導條（如圖中展示的多種型號）為例，系統闡述導條選擇的技術邏輯與實踐方法。

一、導條功能核心與選型原則

導條在槍鉆系統中承擔三大核心功能：

1. 徑向支撐：抵消鉆削徑向力，防止鉆頭偏移（允許偏移量≤0.02mm/1000mm）

2. 振動阻尼：通過接觸面摩擦消耗振動能量（振幅降低40%-60%）

3. 切屑引導：建立穩定排屑通道（切屑排出效率提升30%以上）

選型四大黃金法則：

- 材料適配性：導條硬度應高于工件材料HRC+5

- 尺寸匹配性：導條內徑與鉆桿間隙≤0.05mm

- 剛度漸進性：導條長度與孔深比≥1:15

- 熱平衡性：接觸面積與散熱能力正相關

二、GPS導條編碼體系解析（以圖片型號為例）

株洲湘冶GPS系列采用三級編碼規則：GPS-XX-XX-XXX

1. 首位數字組：導條內徑（與鉆桿配合尺寸）

  - 04：Φ4mm

  - 06：Φ6mm

  - ...至14：Φ14mm

2. 中間數字組：導條外徑（支撐面寬度）

  - 16：Φ16mm（適用孔徑Φ18-22mm）

  - 20：Φ20mm（適用孔徑Φ22-28mm）

  - ...至40：Φ40mm（適用孔徑Φ42-50mm）

3. 末尾數字組：導條有效長度（單位：mm）

  - 045：45mm（孔深≤500mm）

  - 250：250mm（孔深≤3500mm）

典型型號解析：

- GPS-06-20-075：適配Φ6mm鉆桿，支撐面Φ20mm，長度75mm，適合加工孔徑Φ22mm、深度800mm的液壓閥孔

- GPS-14-40-250：適配Φ14mm鉆桿，支撐面Φ40mm，長度250mm，專用于大型船用曲軸Φ50mm×3000mm深孔加工

三、材料匹配關鍵技術參數

工件材料類型                      推薦導條材質                      表面處理工藝                      允許線速度(m/min)

低碳鋼（HRC<30）      硬質合金YG8X                          TiN涂層                                          60-80

不銹鋼（HRC2835）    超細晶粒硬質合金                      AlCrN復合涂層                                40-60

鈦合金 （HB300400）  陶瓷增強鋼基復合材料              DLC鍍膜                                          25-40

淬硬鋼  （HRC4560）      CBN燒結體                          鏡面拋光（Ra≤0.1μm）                    20-35

注：株洲湘冶GPS導條采用梯度燒結硬質合金基體，其抗彎強度達到3800MPa，高溫紅硬性保持至800℃。

四、孔深與導條長度的動態匹配模型

通過有限元分析得出導條長度(L)與孔深(D)的優選關系：

- 淺孔加工（D≤500mm）：L=0.3D+30mm

- 中深孔（500<D≤1500mm）：L=0.25D+50mm

- 超深孔（D>1500mm）：L=0.2D+100mm

實例計算：

加工Φ25mm×2000mm的模具頂針孔：

- 選取GPS-10-30-200導條（L=200mm）

- 驗證公式：0.2×2000+100=500mm → 實際選用200mm導條需配合中間支撐架

五、加工精度與導條配合公差

1. IT6級精度孔（孔徑公差±0.012mm）

  - 導條內徑公差：h5級（-0.004/-0.011mm）

  - 導條外徑圓度：≤0.003mm

2. 表面粗糙度Ra0.8μm要求

  - 導條支撐面粗糙度需達到Ra0.2μm

  - 推薦使用GPS-08-25-155導條（帶螺旋油槽設計）

3. 直線度0.05mm/1000mm要求

  - 導條安裝同軸度需≤0.005mm

  - 采用GPS-12-35-250導條組（三導條120°均布）

六、株洲湘冶GPS導條技術優勢

1. 創新油路設計

  專利螺旋冷卻槽，可使冷卻液流速提升50%，在加工高溫合金時，刀具壽命延長3倍。

2. 智能磨損預警

  導條表面嵌入熒光示蹤材料（如圖中導條端面綠色標記），當磨損量超過0.1mm時自動變色提示更換。

3. 模塊化組合系統

  GPS-XX-20系列導條可互換適配不同鉆桿，如：

  - GPS-06-20-075 + GPS-08-20-100 = 分段式深孔加工方案

  - GPS-10-30-200 × 3 = 重型加工支撐系統

七、典型應用場景選型對照表

加工場景  推薦導條型號  切削參數(vc×f)  精度保證措施

汽車凸輪軸油孔  GPS0518060  55m/min×0.10mm/r  預引導倒角+氣霧冷卻

航空發動機渦輪軸深孔  GPS0720120  30m/min×0.06mm/r  恒溫油冷+振動監測

液壓多路閥交叉孔  GPS0416050  70m/min×0.15mm/r  雙導條對稱支撐

船用柴油機曲軸斜油孔  GPS1440250  25m/min×0.08mm/r  定制角度夾具+脈沖沖洗

八、使用注意事項

1. 安裝精度控制

  使用三坐標測量?jī)x校準導條同軸度（允差≤0.008mm），接觸面預涂二硫化鉬潤滑劑。

2. 磨損周期管理

  建立導條壽命數據庫：

  - 鋼件加工：每150-200m鉆孔長度更換

  - 鈦合金加工：每80-120m必須檢測

  - 淬硬鋼加工：實時監測表面溫度（建議≤120℃）

3. 異常工況處理

  當出現以下情況需立即停機檢查：

  - 切削扭矩波動超過±15%

  - 排屑顏色由銀白變?yōu)樯钏{(lán)

  - 孔徑尺寸連續三件超差

結語

深孔槍鉆導條的選擇是一門融合材料科學、流體力學和精密機械的綜合技術。通過株洲湘冶GPS系列導條的型號解析可見，現代導條系統正向著智能化、模塊化和超精密化方向發展。建議使用者建立完整的工藝數據庫，結合材料特性、機床剛性和加工要求，科學選擇導條參數，最終實現深孔加工質量與效率的雙重提升。
