深孔槍鉆刀片BTA深孔加工中減震導向塊的作用及位置詳解
深孔槍鉆刀片BTA深孔加工中減震導向塊的作用及位置詳解

在機械加工領域,BTA深孔加工技術憑借其高效、精準的特點,廣泛應用于航空航天、汽車制造、石油化工等行業。深孔槍鉆刀片作為BTA深孔加工的核心部件,其性能對加工質量起著關鍵作用。而減震導向塊作為深孔槍鉆刀片系統中的重要組成部分,在提升加工精度、保障加工穩定性方面意義重大。本文將深入剖析深孔槍鉆刀片BTA深孔加工中減震導向塊的作用及最佳位置設置。

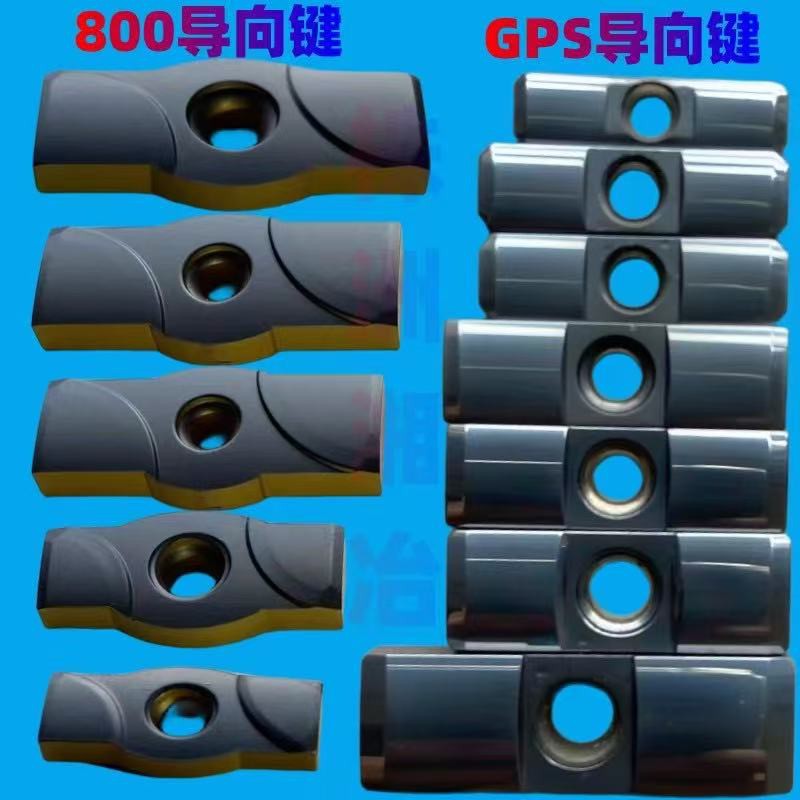

一、減震導向塊在BTA深孔加工中的關鍵作用
(一)減震消振,提升加工穩定性
BTA深孔加工過程中,由于深孔槍鉆刀片在狹小的孔內切削,切削力、摩擦力等因素極易引發振動。減震導向塊采用高彈性模量且具備良好阻尼特性的材料制成,如特殊橡膠、復合材料等。當加工中產生振動時,減震導向塊能夠有效吸收和耗散振動能量,將高頻振動轉化為自身的彈性變形與內摩擦熱能,從而大幅降低振動幅度。例如,在加工硬度較高的合金鋼材料時,若未安裝減震導向塊,振動可能導致切削刃崩裂,加工表面出現振紋;而安裝減震導向塊后,振動得到抑制,刀片使用壽命延長,工件表面粗糙度降低,加工質量顯著提升。
(二)精準導向,保障孔加工精度
深孔加工時,鉆頭在深孔中容易因切削力不均、鉆桿剛性不足等因素發生偏移,導致孔軸心出現偏差。減震導向塊通過與孔壁緊密貼合,為深孔槍鉆刀片提供穩定的支撐與導向。它能夠限制鉆頭的徑向移動,使鉆頭始終沿著預定的軸線方向進給。以加工深徑比為20的深孔為例,合理設置減震導向塊后,孔的直線度誤差可控制在極小范圍內,滿足高精度零件的加工要求,確??椎某叽缇群臀恢镁确显O(shè)計標準。
(三)降低摩擦,減少刀具磨損
在BTA深孔加工中,深孔槍鉆刀片與孔壁之間存在較大的摩擦,這不僅增加了切削阻力,還會加速刀具磨損。減震導向塊表面經過特殊處理,具有低摩擦系數的特性。它在刀片與孔壁之間形成緩沖層,有效降低了兩者之間的直接摩擦。同時,減震導向塊還能輔助切削液更好地滲透到切削區域,進一步減小摩擦,降低切削溫度。實驗表明,安裝減震導向塊后,刀具磨損速度降低約30%,減少了刀具更換頻率,降低了加工成本。
(四)保護鉆桿,增強系統剛性
深孔加工過程中,鉆桿容易因受力不均而發生彎曲變形,影響加工質量甚至導致鉆桿斷裂。減震導向塊能夠?qū)⑶邢髁鶆虻胤稚⒌娇妆谏?,減輕鉆桿所承受的局部應力。通過對鉆桿的支撐和保護,增強了整個深孔加工系統的剛性,使鉆桿在加工過程中保持穩定,提高了系統的可靠性和安全性。
二、減震導向塊在BTA深孔加工中的位置設置
(一)沿刀具軸向的位置分布
前端導向位置:在深孔槍鉆刀片的前端設置減震導向塊,能夠在鉆頭切入工件初期,為其提供良好的導向作用,幫助鉆頭迅速穩定地進入加工狀態,減少因切入時的不穩定因素導致的孔軸心偏差。一般而言,前端減震導向塊距離刀尖的距離應根據加工孔徑和材料特性進行調整,通??刂圃? - 10倍刀具直徑的范圍內。對于小直徑深孔加工,該距離可適當縮短,以增強初期導向效果;而對于大直徑深孔加工,距離可適當增加,保證足夠的支撐強度。
中部支撐位置:在刀具中部設置減震導向塊,可有效分擔切削過程中產生的徑向力,防止鉆頭在孔內發生彎曲變形。中部減震導向塊的數量和間距需根據深孔的長度和加工要求確定。通常,對于中等長度的深孔(深徑比10 - 30),可設置2 - 3個中部減震導向塊,相鄰導向塊之間的間距控制在15 - 30倍刀具直徑。在加工長徑比較大的深孔時,應適當增加導向塊數量并減小間距,以提供更穩定的支撐。
后端輔助位置:在刀具后端設置減震導向塊,主要起到輔助支撐和穩定鉆桿的作用。當鉆頭接近加工完成時,后端減震導向塊可防止因孔壁的不規則性或切削力的變化導致的鉆桿擺動,確保加工收尾階段的精度。后端減震導向塊距離刀具尾部的距離一般不超過10倍刀具直徑。
(二)沿刀具圓周方向的位置分布
減震導向塊在刀具圓周方向上通常呈對稱分布。常見的分布方式有三瓣式和四瓣式。三瓣式減震導向塊以120°間隔均勻分布在刀具圓周上,能夠在三個方向上提供穩定的支撐和導向;四瓣式則以90°間隔分布,適用于對加工精度要求更高的場合,可更好地平衡切削力,減少刀具的偏擺。在實際應用中,應根據加工孔徑、刀具結構和加工工藝要求選擇合適的圓周分布方式。對于孔徑較小、加工精度要求相對較低的情況,三瓣式分布即可滿足需求;而對于大孔徑、高精度的深孔加工,四瓣式分布更為合適。
三、結論
在深孔槍鉆刀片BTA深孔加工中,減震導向塊通過減震消振、精準導向、降低摩擦和保護鉆桿等作用,有效提升了加工質量和效率,增強了加工系統的穩定性和可靠性。合理設置減震導向塊的位置,包括沿刀具軸向和圓周方向的優化分布,是充分發揮其性能優勢的關鍵。在實際生產中,應根據具體的加工條件,如工件材料、孔徑大小、深徑比等因素,科學選擇減震導向塊的位置和結構形式,不斷優化BTA深孔加工工藝,以滿足現代制造業對高精度深孔加工的需求 。通過對減震導向塊作用及位置的深入研究和合理應用,將為深孔加工技術的發展提供有力支持。
