深孔槍鉆刀片:深孔加工的關鍵利器
深孔槍鉆刀片:深孔加工的關鍵利器

在機械加工領域,深孔加工一直是一項具有挑戰性的任務。深孔槍鉆刀片作為深孔加工中不可或缺的關鍵部件,其性能和質量直接影響著加工效率、精度以及工件的表面質量。本文將深入探討深孔槍鉆刀片,包括其常見型號、特點、應用領域以及如何選擇合適的刀片。

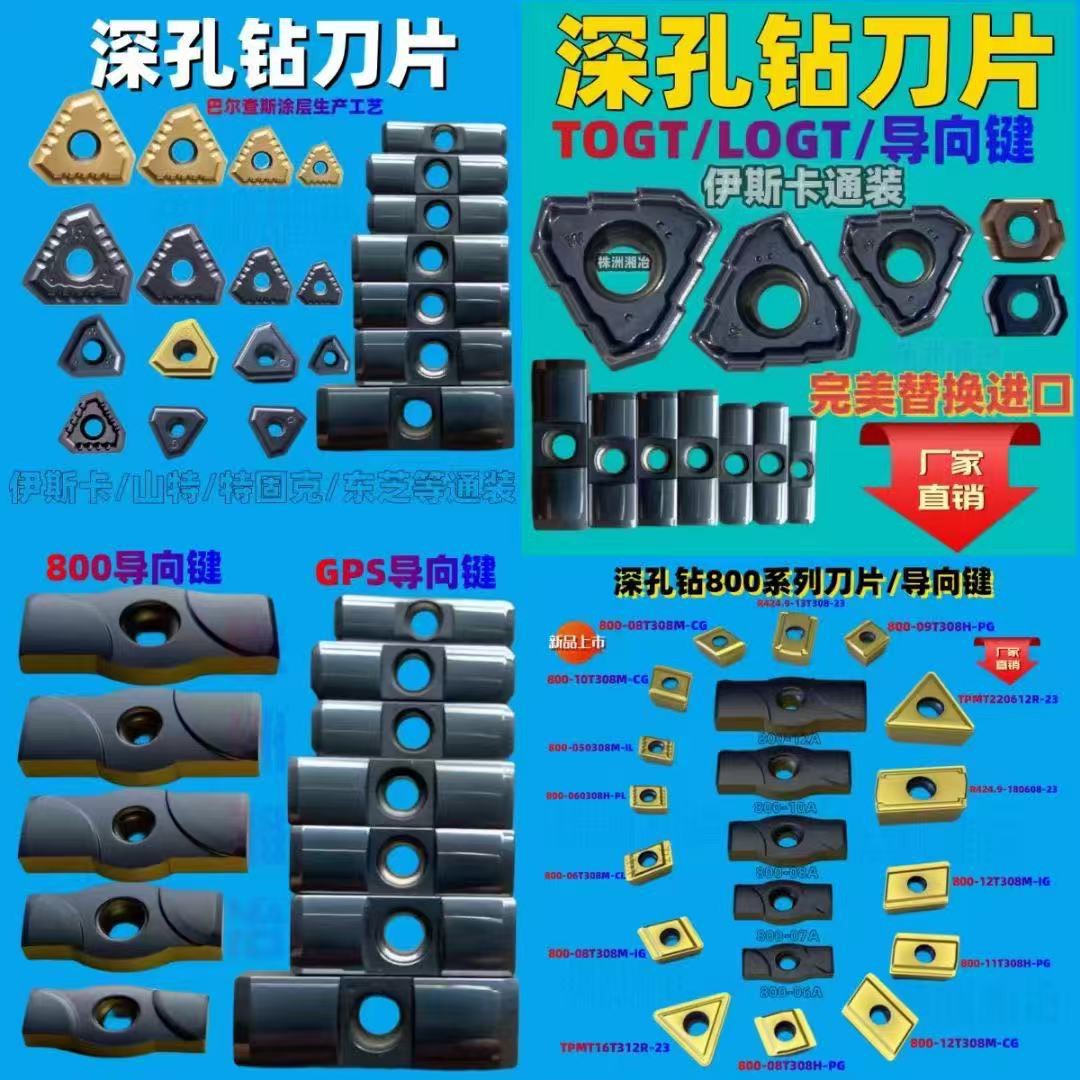

常見深孔槍鉆刀片型號
TPMX系列:如TPMX0902、TPMX1403、TPMX1704、TPMX2204、TPMX2405、TPMX2807等。TPMX系列刀片通常具有良好的耐磨性和抗崩性,采用先進的涂層工藝,例如巴爾查斯涂層生產工藝,使其在加工過程中能夠承受高溫和高壓,減少刀具磨損,延長刀具使用壽命 。該系列刀片適用于多種材料的深孔加工,包括鋼、鑄鐵以及一些有色金屬等。
TOGT/LOGT系列:像TOGT/LOGT06、TOGT/LOGT07、TOGT/LOGT08、TOGT/LOGT09、TOGT/LOGT10、TOGT/LOGT11、TOGT/LOGT12、TOGT/LOGT13等型號?;贐TA技術設計切削刃和導向條位置,可提供比普通合金槍鉆更好的圓度、直線度和工件表面光潔度 。刀片帶有分屑刃口設計,能優化并減少切削阻力,使進給比普通槍鉆更高。其正前角標準斷屑槽設計有利于深孔加工過程中的斷屑,解決了普通槍鉆鐵屑長不易排屑的問題,鐵屑短小,排屑容易,不會纏繞刀桿,也不會劃傷零件孔壁 。
其他型號:除上述常見系列外,還有如GPS系列導向鍵(GPS04 - 16 - 045、GPS04 - 16 - 055、GPS05 - 18 - 060等),雖然嚴格意義上不屬于刀片,但它是深孔槍鉆系統的重要組成部分,與刀片配合使用,起到穩定刀具、保證加工精度的作用。此外,還有TPMT220612R - 23、TPMT16T312TR - 23R424.9 - 180608 - 23等型號的刀片,它們在特定的深孔加工場景中也發揮著重要作用 。
深孔槍鉆刀片的特點
高效斷屑:多數深孔槍鉆刀片采用獨特的斷屑槽設計,如前文提到的TOGT系列刀片的正前角標準斷屑槽,在加工過程中能夠?qū)㈤L切屑折斷成短小的碎屑,便于排屑。這不僅可以避免切屑纏繞刀桿,影響加工的連續性,還能防止切屑劃傷已加工的孔壁,提高工件的表面質量 。
高耐磨性:通過先進的涂層技術和優質的硬質合金材料,深孔槍鉆刀片具備出色的耐磨性。以采用巴爾查斯涂層工藝的刀片為例,涂層能夠有效降低刀具與工件之間的摩擦系數,減少磨損,使刀片在長時間的加工過程中仍能保持良好的切削性能,降低刀具更換頻率,提高生產效率 。
高精度加工:刀片的制造精度和安裝精度對深孔加工精度至關重要。例如,一些刀片采用周邊磨制的高精度工藝,配合合理的刀體結構設計,可確保在加工過程中獲得高精度的孔徑,滿足精密深孔加工的要求 。同時,刀片上的修光刃設計也有助于提高被加工表面的質量 。
可轉位設計:許多深孔槍鉆刀片采用可轉位式安裝設計,當?shù)镀囊粋€切削刃磨損后,只需旋轉刀片或更換刀片,無需拆卸整個刀桿,操作簡便快捷,大大縮短了刀具更換時間,降低了工具管理成本 。這種設計尤其適合自動化生產線的深孔加工,能夠提高生產效率,降低工人的勞動強度 。
應用領域
汽車制造:在汽車發動機缸體、缸蓋、傳動軸等零部件的加工中,深孔加工是常見的工藝。深孔槍鉆刀片用于加工各種油道、水道等深孔,要求刀片具備高耐磨性和高精度,以保證零部件的質量和性能 。
航空航天:航空航天領域?qū)α悴考木群唾|(zhì)量要求極高。深孔槍鉆刀片常用于加工飛機發動機的渦輪軸、起落架等關鍵零部件的深孔,這些零部件通常由高強度、耐高溫的合金材料制成,對刀片的切削性能和可靠性提出了嚴峻挑戰 。
模具制造:模具制造中,深孔加工用于制造冷卻水道、頂針孔等。深孔槍鉆刀片需要滿足不同模具材料(如模具鋼、鋁合金等)的加工要求,同時保證加工精度和表面質量,以確保模具的使用壽命和成型產品的質量 。
能源行業:在石油、天然氣開采設備以及發電設備的制造中,深孔加工也廣泛應用。例如,加工石油鉆桿、汽輪機轉子等零部件時,深孔槍鉆刀片需要在惡劣的切削條件下保持穩定的性能,實現高效、高精度的加工 。
如何選擇合適的深孔槍鉆刀片
根據加工材料選擇:不同的加工材料具有不同的硬度、韌性和切削性能,因此需要選擇與之匹配的刀片材質和涂層。例如,加工鋼材時,可選用硬質合金刀片并搭配合適的涂層,如TiAlN涂層,以提高刀片的耐磨性和切削性能;加工鋁合金等有色金屬時,則可選擇更鋒利的刀片幾何形狀和特殊的涂層,以減少切削力和防止粘刀 。
考慮加工參數:加工參數如切削速度、進給量和切削深度等對刀片的選擇也有重要影響。高切削速度和大進給量要求刀片具有更高的強度和耐磨性;而在高精度加工中,需要選擇精度更高、刃口質量更好的刀片 。
結合機床性能:機床的功率、剛性和精度等性能限制也決定了可選用的刀片類型。功率較小的機床可能無法使用大尺寸或高強度切削的刀片;而剛性較差的機床則需要選擇切削力較小的刀片,以避免加工過程中的振動和變形 。
參考刀片品牌和質量:選擇知名品牌和質量可靠的刀片,可以保證刀片的性能穩定性和一致性。優質的刀片在材料、制造工藝和涂層技術等方面更有保障,雖然價格可能相對較高,但從長期來看,能夠提高加工效率,降低廢品率,總體成本可能更低 。
深孔槍鉆刀片在深孔加工中起著舉足輕重的作用。了解不同型號刀片的特點和適用范圍,根據具體的加工需求選擇合適的刀片,對于提高深孔加工的效率和質量至關重要。隨著制造業的不斷發展,深孔槍鉆刀片的技術也在持續創新,未來有望出現性能更優越、更適應復雜加工需求的刀片產品,推動深孔加工技術邁向新的臺階 。
