深孔槍鉆導條：深孔加工的幕后英雄

在現代制造業中，深孔加工是一項極具挑戰性的工藝，廣泛應用于航空航天、汽車制造、能源等關鍵領域。從飛機發動機的精密部件制造，到汽車發動機缸體的加工，再到石油鉆探設備的生產，深孔加工的質量和精度直接影響著產品的性能和可靠性。而在深孔加工過程中，深孔槍鉆導條作為一個看似不起眼卻至關重要的部件，默默地發揮著關鍵作用，堪稱深孔加工的幕后英雄。

一、深孔加工的挑戰與難點

深孔加工，通常指孔深與孔徑之比大于5的孔加工，其加工難度遠遠超過普通孔加工。深孔鉆桿細長，剛性較差，在加工過程中極易受到切削力、摩擦力和振動的影響，導致鉆桿彎曲、鉆頭偏移，從而影響孔的直線度和尺寸精度。由于加工過程中刀具大部分處于工件內部，切削熱難以散發，切屑也不易排出，這不僅會加劇刀具磨損，降低刀具壽命，還可能導致切屑堵塞，損壞已加工表面，甚至引發刀具折斷等嚴重問題。因此，深孔加工對刀具的穩定性、導向性和排屑性能提出了極高的要求。

二、深孔槍鉆導條的工作原理與關鍵作用

（一）導向與定心，保障鉆孔直線度

深孔槍鉆導條的首要作用是為鉆頭提供精確的導向和定心功能。以常見的單刃深孔槍鉆為例，由于鉆尖不在旋轉中心，在鉆孔時缺乏自定心能力，如果沒有導條的引導，鉆頭很容易發生偏移，導致所鉆孔的軸線歪斜。而導條一般位于靠近鉆頭前端側面的位置，在鉆孔過程中，導條與孔壁緊密接觸，就像鐵軌引導火車一樣，為鉆頭提供穩定的支撐和導向，使其能夠沿著預設的路徑直線前進。例如，在加工航空發動機渦輪軸的深孔時，直線度要求極高，深孔槍鉆導條能夠有效引導鉆頭，使加工出的深孔直線度達到0.16 - 0.33mm/1000mm，滿足航空航天領域的嚴苛標準。

（二）提高加工精度，確保尺寸公差

除了保證直線度，導條對提高深孔加工的整體精度也起著不可或缺的作用。它可以有效減少鉆頭在加工過程中的徑向跳動，使鉆頭在切削時保持穩定的位置，從而確?？椎某叽绻羁刂圃跇O小的范圍內。一般來說，在導條的輔助下，深孔槍鉆加工的孔徑公差等級可達IT10，在條件較好時，甚至可達到IT8級精度。在汽車發動機缸體的噴油嘴孔加工中，噴油嘴孔的直徑精度直接影響發動機的燃油噴射效果和燃燒效率，深孔槍鉆導條能夠助力加工出高精度的噴油嘴孔，保證孔徑公差穩定在規定范圍內，提升發動機的性能和燃油經濟性。

（三）改善表面質量，降低表面粗糙度

在深孔加工過程中，導條還對加工表面質量有著顯著的影響。導條與孔壁接觸，在一定程度上對孔壁起到了碾壓、熨平的作用。切削過程中產生的微小劃痕和凸起，會被導條在運動過程中逐漸撫平，從而降低了孔壁的表面粗糙度。標準鋼材經深孔槍鉆加工后，在導條的作用下，表面粗糙度可達Ra1.6 - Ra0.8以下。在光學儀器的精密深孔加工中，對表面質量要求極高，深孔槍鉆導條能夠幫助實現低表面粗糙度的加工，滿足光學儀器對表面光潔度的特殊需求。

（四）增強刀具穩定性，延長刀具壽命

深孔槍鉆導條能夠增強刀具在加工過程中的穩定性，進而延長刀具的使用壽命。由于導條為鉆頭提供了額外的支撐，減少了鉆頭的振動和擺動，使得刀具在切削時所承受的應力更加均勻，降低了刀具磨損的速度。同時，穩定的切削狀態也減少了刀具因受力不均而發生折斷的風險。例如，伊斯卡的深孔槍鉆導條采用特殊的材料和涂層工藝，具有良好的耐磨性和抗振性，能夠有效延長刀具的使用壽命，降低加工成本。在連續加工多個工件時，使用帶有優質導條的深孔槍鉆，刀具的磨損程度明顯小于沒有導條或?qū)l性能較差的情況，大大提高了加工的經濟性和效率。

三、深孔槍鉆導條的設計要素與材料選擇

（一）設計要素

導向精度：導向精度是導條設計的核心要素之一，它直接決定了導條對鉆頭的引導效果和加工精度。高精度的導條能夠確保鉆頭在微小的偏差范圍內運動，使加工出的深孔具有極高的直線度和尺寸精度。為了實現高精度導向，導條的制造工藝要求嚴格，其形狀和尺寸精度必須控制在極小的公差范圍內。

抗振能力：在深孔鉆加工過程中，刀具會受到切削力、摩擦力等多種力的作用，容易產生振動。導條需要具備卓越的抗振能力，以抑制刀具的振動，保證加工過程的平穩性?？拐衲芰Φ脑O(shè)計通常涉及導條的結構形狀、材料特性以及與鉆頭的連接方式等多個方面。例如，一些導條采用特殊的阻尼結構設計，能夠有效吸收和衰減振動能量，提高加工的穩定性。

接觸面積與壓力分布：導條與孔壁的接觸面積和壓力分布對加工效果也有著重要影響。合理的接觸面積和均勻的壓力分布可以使導條更好地發揮支撐和導向作用，同時減少對孔壁的損傷。在設計導條時，需要根據具體的加工條件和要求，精確計算和優化接觸面積與壓力分布，以達到最佳的加工效果。

（二）材料選擇

硬質合金：硬質合金是一種常用的深孔槍鉆導條材料，它具有硬度高、耐磨性好、耐高溫等優點，能夠在惡劣的加工環境下保持良好的性能。硬質合金導條適用于加工硬度較高的材料，如合金鋼、不銹鋼等。在加工高強度合金鋼的深孔時，硬質合金導條能夠有效抵抗磨損，保證導向精度和加工質量。

陶瓷材料：陶瓷材料具有高硬度、高耐磨性、低摩擦系數和良好的化學穩定性等特點，是一種理想的深孔槍鉆導條材料。特別是在加工一些對表面質量要求極高的工件時，陶瓷導條能夠發揮其獨特的優勢，減少對孔壁的劃傷，降低表面粗糙度。在精密模具的深孔加工中，使用陶瓷導條可以獲得更好的表面質量和加工精度。

特殊涂層材料：為了進一步提高導條的性能，常常會在導條表面涂覆一層特殊的涂層材料。例如，一些導條采用含氟聚合物涂層，這種涂層具有極低的摩擦系數，能夠減少導條與孔壁之間的摩擦力，降低切削力，同時還具有良好的自潤滑性能和抗腐蝕性。還有一些導條采用氮化鈦（TiN）涂層，涂層具有高硬度、高耐磨性和良好的抗氧化性，能夠顯著提高導條的使用壽命和加工性能。

四、不同型號深孔槍鉆導條的特點與應用

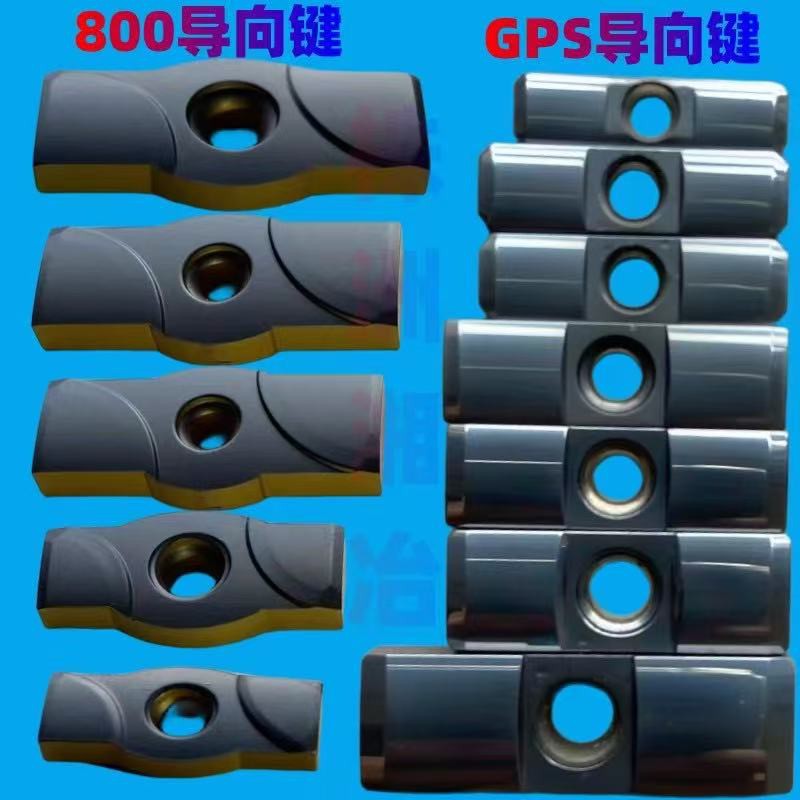

（一）株洲湘冶GPS系列導向條

株洲湘冶切削工具有限公司生產的GPS系列導向條在市場上備受青睞。以GPS04 - 16 - 055型號為例，它采用硬質合金粉末未冶金干壓成型工藝，具備出色的耐磨性和強度。經過精磨工藝和巴爾查斯涂層處理后，保證了高精度和穩定的性能，適用于承受高負荷和頻繁運動的深孔加工應用，如汽車發動機缸體的深孔加工。再如GPS05 - 18 - 060型號，同樣經過優質材料制造和特殊工藝處理，具有優異的耐磨性、精度高和穩定可靠的特點，在高負荷或高速度的深孔加工中，能夠提供可靠的導向性能，常用于航空航天零部件的深孔加工。

（二）STΛR機夾式槍鉆導條

STΛR機夾式槍鉆導條具有獨特的設計和規格。在刀頭直徑為11.52 - 13.99時，對應的導條編號為GPS04 - 055 - Z ，螺絲型號M2.0×3.7，扳手型號T - 6F 。這種導條適用于特定直徑范圍的深孔加工，與相應的刀片和螺絲配合，能夠確保鉆頭在加工過程中的穩定性和精度。在汽車零部件加工、機械制造等行業中，當需要加工該直徑范圍的深孔時，STΛR機夾式槍鉆導條能夠發揮重要作用，保證加工質量和效率。

（三）四導條機夾槍鉆導條

四導條機夾槍鉆導條通過創新的BTA技術設計，在深孔加工中提供了顯著的優勢。其前端的合金可轉位刀片和雙導向條設計優化了切削刃和導向條的位置，減少了切削阻力。這種設計不僅提高了加工精度，保證了加工過程中的圓度、直線度和表面光潔度，還減少了加工過程中的停頓和調整，確保了尺寸精度和位置精度。在加工效率方面，四導條機夾槍鉆采用可轉位刀片式安裝設計，刀片磨損后只需旋轉或更換刀片，無需拆卸鉆桿，從而提高了加工效率，其高進給量特性使加工速度比普通合金槍鉆快約3倍，適用于自動化生產線，進一步提升了生產效率。由于刀具壽命長，減少了更換刀具的頻率和時間，降低了工具管理成本，同時其高效加工能力和穩定性也減少了廢品率，降低了加工成本。在大型機械制造、能源設備生產等領域，四導條機夾槍鉆導條得到了廣泛應用，為企業提高生產效率、降低成本提供了有力支持。

深孔槍鉆導條在深孔加工中扮演著至關重要的角色，它通過精準的導向、穩定的支撐、對加工精度和表面質量的提升以及對刀具壽命的延長，為深孔加工的順利進行和高質量完成提供了堅實保障。不同型號的導條各具特點，適用于不同的加工場景和需求。隨著制造業的不斷發展和進步，對深孔槍鉆導條的性能和質量要求也將越來越高。未來，深孔槍鉆導條將朝著更高精度、更強穩定性和更優適應性的方向發展，不斷推動深孔加工技術的創新和應用，為各行業的發展做出更大的貢獻。
