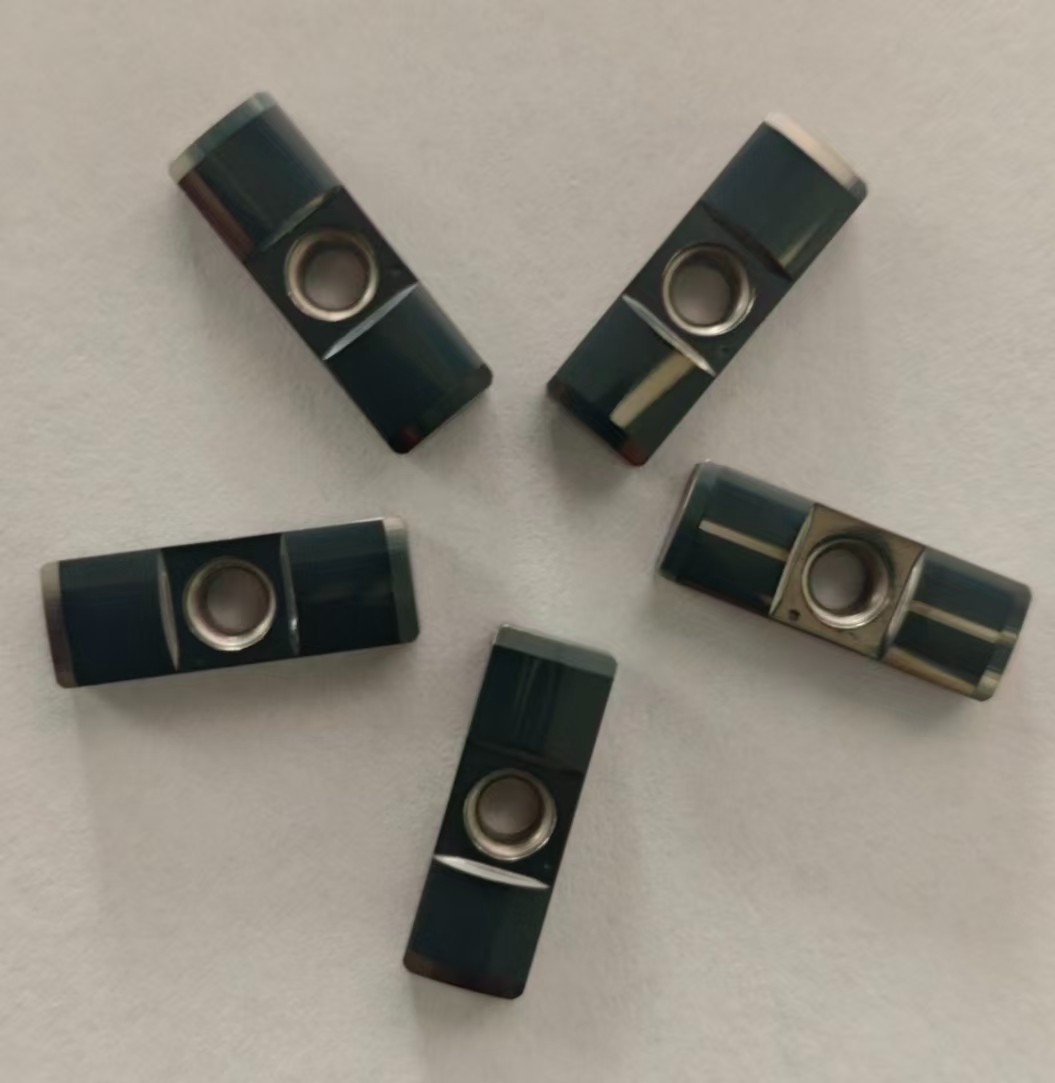

微米級精度守護者:株洲湘冶GPS-07-20-120深孔槍鉆導向鍵的技術突破與行業價值
在深孔加工領域,“差之毫厘,謬以千里”是永恒的準則——據中國機床工具工業協會數據,約38%的深孔加工廢品源于導向元件的微小偏差,而中小孔徑(7-9mm)加工因空間限制,精度控制難度更比中大型孔徑高40%。株洲湘冶自主研發的GPS-07-20-120深孔槍鉆導向鍵,以“精準適配、穩定耐磨、高性價比”三大核心優勢,成為中小孔徑深孔加工的“關鍵配角”,廣泛應用于液壓元件、醫療器械、3C電子等精密制造領域,推動國產導向鍵實現從“可用”到“好用”的跨越。
型號參數解碼:精準匹配中小孔徑加工需求
GPS-07-20-120的型號編碼是一套清晰的“應用說明書”,每一組字符都對應著明確的技術規格與適配場景,讓選型效率提升65%以上。其中“GPS”代表“Global Precision Solution”,彰顯產品對標國際精密加工標準的研發定位;首段數字“07”是核心適配標識,明確其專為7-9mm直徑范圍的槍鉆設計,精準覆蓋液壓閥孔、醫療器械中心孔、3C產品散熱孔等典型中小孔徑加工場景;第二段“20”指安裝槽寬度為20mm,與國內主流中小規格鉆桿(如Φ7-9mm槍鉆)的導向槽尺寸完全匹配,無需修改鉆桿結構即可直接裝配;末段“120”則定義導向長度為120mm,針對長徑比20-35的深孔加工設計,既能為鉆桿提供充足支撐,又避免因?qū)蜻^長導致的切屑堆積問題。
作為株洲湘冶GPS系列的中小規格主力型號,GPS-07-20-120與同系列大規格產品(如GPS-08-25-155)形成差異化互補。其120mm的導向長度較后者縮短23%,但通過優化導向面接觸弧度(曲率半徑與鉆桿導向槽完美貼合),在7000-10000r/min的高速工況下,仍能將鉆桿徑向跳動控制在0.008mm以內——相當于一根頭發絲直徑的1/8,完美解決了中小孔徑加工中“高速易偏擺、低速效率低”的行業痛點。
核心技術架構:材料、涂層、工藝的三位一體創新
GPS-07-20-120的性能優勢,源于株洲湘冶在材料選型、涂層技術、精密加工三大領域的協同創新,構建起“耐磨-抗沖擊-高精度”的技術閉環。
材料層面,該導向鍵基體選用超細晶粒硬質合金YG6X,通過先進的粉末冶金工藝,將碳化鎢(WC)晶粒尺寸控制在0.8-1.2μm(普通硬質合金晶粒尺寸多為2-3μm),配合6%鈷(Co)含量的粘結相配比,實現抗彎強度≥2300MPa、硬度HRA≥91.5的優異性能。這種材料特性帶來兩大優勢:一是耐磨性較普通硬質合金提升35%,在45#鋼φ8mm×250mm深孔加工中,單副導向鍵可連續加工120件;二是抗崩刃能力增強25%,面對不銹鋼、鈦合金等難加工材料的切削沖擊時,不易出現邊緣剝落,解決了傳統導向鍵“加工硬料易崩、加工軟料易磨”的兩難問題。
涂層技術采用定制化“涂層矩陣”設計,針對不同加工材料提供精準解決方案。加工鋁合金、銅合金等有色金屬時,搭配類金剛石涂層(DLC)——其表面粗糙度Ra≤0.05μm,摩擦系數低至0.08,能有效避免有色金屬“粘刀”導致的導向面劃傷,在手機鋁合金中框φ9mm散熱孔加工中,可實現無毛刺加工;加工不銹鋼、高溫合金等黑色金屬時,選用TiAlN-AlCrN復合涂層——涂層硬度達3600HV,耐高溫性能突破800℃,在304不銹鋼φ7mm×200mm深孔加工中,導向鍵壽命較普通TiN涂層提升2倍;針對醫療領域的鈦合金加工,還可定制MoS?潤滑復合涂層,進一步降低切削阻力,滿足醫療器械對加工精度(孔位公差±0.05mm)的嚴苛要求。
精密加工工藝則是保證精度的最后一道防線。株洲湘冶引入德國Studer S40高精度外圓磨床,采用“三級精磨+在線檢測”流程:先用120#砂輪快速去除加工余量,再用320#砂輪修正導向面形狀,最后以800#樹脂砂輪配合金剛石微粉拋光;每道工序后均通過激光干涉儀檢測導向面直線度(允差≤0.003mm/100mm),確保最終產品的導向面平面度≤0.002mm,與鉆桿的配合間隙嚴格控制在H7/f6公差帶(0.008-0.025mm),實現“鉆桿旋轉無晃動、切削受力無偏移”的穩定狀態。
行業應用落地:從實驗室數據到生產線實效
GPS-07-20-120的技術優勢,已在多個行業的實際生產中轉化為“降本增效”的實際價值,成為精密制造企業的“標配元件”。
在液壓元件制造領域,某企業加工45#鋼液壓閥塊的φ8mm×250mm控制油孔時,曾因原用導向鍵精度不足,導致孔位偏差超0.15mm,閥芯裝配卡滯率達12%。改用GPS-07-20-120(搭配AlCrN涂層)后,配合5MPa高壓內冷系統,在8000r/min轉速、0.08mm/r進給量參數下,孔位公差穩定在±0.05mm,表面粗糙度Ra≤1.2μm,閥芯卡滯率降至0.3%以下;同時單件加工時間從4.5分鐘縮短至2.2分鐘,綜合生產效率提升104%,單月節省成本超12萬元。
醫療器械制造對精度與穩定性要求更高。某骨科器械企業加工TC4鈦合金接骨螺釘?shù)摩?mm×180mm中心孔時,面臨“鈦合金高溫易粘結、導向鍵磨損快”的難題——原用進口導向鍵單副僅能加工30件,且成本高達800元/副。選用GPS-07-20-120的TiAlN+MoS?復合涂層款后,單副導向鍵可連續加工50件,導向面磨損量僅0.01mm,加工孔直線度≤0.06mm/100mm,完全符合ISO 13485醫療器械標準;同時采購成本降至360元/副,綜合成本降低55%,實現高端醫療零件的國產替代。
在3C電子制造的高速加工場景中,GPS-07-20-120同樣表現突出。某手機廠商加工鋁合金中框的φ9mm×120mm散熱孔時,需滿足“10000r/min高速、無毛刺、日產能3000件”的需求。采用該導向鍵(DLC涂層)配合雙導向布局后,加工孔壁光潔度Ra≤0.8μm,無需后續拋光工序;單日產能從2000件提升至3500件,不良率從3.8%降至0.5%,完美適配3C產品“高精度、高產能”的加工節奏。
選型與維護指南:延長壽命的實用策略
科學選型與規范維護,可使GPS-07-20-120的實際壽命延長25%以上,進一步降低使用成本。
選型需緊扣三大核心:一是加工材料——有色金屬選DLC涂層,黑色金屬選TiAlN-AlCrN復合涂層,高溫合金選TiAlN+MoS?涂層;二是鉆桿直徑——7mm鉆桿選配合間隙下限(0.008-0.018mm),9mm鉆桿選上限(0.015-0.025mm),避免間隙過小卡滯或過大偏擺;三是加工轉速——≥8000r/min需搭配≥4MPa高壓內冷,確保切屑及時排出,減少導向面磨損。
維護需遵循“三步驟”:加工后立即用0.6MPa高壓空氣吹掃導向面切屑,防止殘留磨料加劇磨損;每周用酒精擦拭導向面,檢查涂層是否有剝落、劃痕,發現局部損傷及時更換;長期存放時涂抹專用防銹油,置于濕度≤50%的干燥環境,避免硬質合金基體銹蝕。
從技術參數到行業應用,GPS-07-20-120不僅是一款高性能導向鍵,更是株洲湘冶“以技術創新推動國產替代”的縮影。在制造業向“精密化、高效化”轉型的今天,這款聚焦中小孔徑加工的“微米級精度守護者”,正以穩定的性能、親民的成本,為液壓、醫療、3C等行業的高質量發展提供堅實支撐,推動國產深孔加工元件邁向國際一流水平。
